灭弧栅的归类探讨

来源: 2021-09-16 阅读文本仅需3分钟
作者:欣海  毛小小归类工作室 温朝柱

本文主要讨论灭弧栅的归类,先按具体的商品描述:

该商品为灭弧栅,英文品名为CHUTE-ARC,品牌为CATERPILLAR,型号为470-5362。额定电压小于1000伏,用于非公路自卸车的电流接触器上,起到灭弧的作用。该灭弧栅结构为栅条片状,材质为铜制。其工作原理是将触头分离时在触头之间产生的电弧吸入灭弧栅片内,由灭弧栅片将电弧在运动中分割成若干小段(短弧),在每小段的栅片上都形成一阴极称近级效应,这样多片压降的积累使总的电弧压降增加到不足以使电源电压再维持电弧燃烧,达到灭弧目的。

看到这个描述后,如果不是专业人员,还是不明白其中的灭弧原理。
目前的归类争议是按“电路的保护装置”归入子目8536.3项下,还是按“其他电器的连接装置”归入子目8536.9项下?
为确定该商品的归类,需要真正了解该商品的灭弧原理,故补充如下商品知识,然后进行归类分析。

【相关的商品知识】

什么是电弧?电弧有何危害?
(一)电弧
开关电器切断电流电路时,触头间会产生蓝色的光柱, 即电弧,如图1所示。

HS查询,报关单查询,单一窗口,报关软件,关务软件,云通关,科越
电弧

(二)电弧的危害
电弧产生后,伴随高温产生并发出强光,将触头烧损,并使电路的切断时间延长,严重时还会引起火灾或其他事故。因此,在电器中应采取适当措施熄灭电弧。
(三)灭弧常用的方法

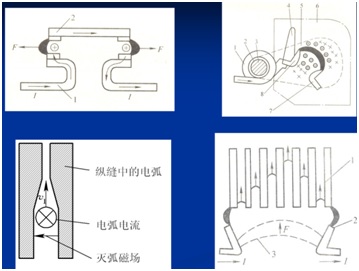

灭弧常用的方法有:电动力灭弧、磁吹灭弧、窄缝灭弧和栅片灭弧。如图2所示。

HS查询,报关单查询,单一窗口,报关软件,关务软件,云通关,科越
2  四种灭弧方法 (左上:电动力灭弧;右上:磁吹灭弧;左下:窄缝灭弧;右下:栅片灭弧)

(1)电动力灭弧。当触头打开时,在断口中产生电弧,在电动力的作用下,使电弧向外运动并拉长,加快冷却并熄灭。这种灭弧方法一般用于交流接触器中。

(2)磁吹灭弧。在触头电路中串入一个磁吹线圈。当触头断开产生电弧后,在电动力作用下,电弧被拉长并吹入灭弧罩中使电弧冷却熄灭。这种灭弧装置是利用电弧电流灭弧,电流越大,吹弧能力也越强。它广泛应用于直流接触器中。

(3)窄缝灭弧。这种灭弧方法是利用灭弧罩的窄缝来实现的。灭弧罩内只有一个纵缝,缝的下部宽些上部窄些。当触头断开时,电弧在电动力作用下进入缝内,窄缝可将电弧弧柱直径压缩,使电弧同缝壁紧密接触,加强冷却和消电离作用,使电弧熄灭加快。窄缝灭弧常用于交流和直流接触器上。

(4)栅片灭弧。灭弧栅由多片镀铜薄钢片(称为栅片)组成,它们安放在电器触头上方的灭弧栅内,彼此之间互相绝缘。当电弧产生时,在电动力作用下,电弧被拉入灭弧栅而被分割成数段串联的短弧,增强消电离能力并使电弧迅速冷却而很快熄灭,如图3所示。栅片灭弧常用于大电流的刀开关与大容量交流接触器中。

HS查询,报关单查询,单一窗口,报关软件,关务软件,云通关,科越
灭弧栅灭弧示意图

【归类分析】

从上面的商品介绍可知,灭弧栅在灭弧过程中并不属于导电体,按“其他电器的连接装置”归入子目8536.9项下不妥。

品目85.36的品目注释对“电路保护装置”注释如下:

二、电路的保护装置
本品目包括熔断器。这是一种装有(或可以装上)一段保险丝的器件。它插入电路后,当电流增强造成危险时,保险丝会熔化,从而切断电路。……

本品目包括防止电路过载的其他装置(例如,当电流超过某一定值时,可自动切断电路的电磁装置)。

即品目85.36的“电路保护装置”指当电流超过某一定值时,会自动切断电路的装置,而该灭弧栅,并不符合这些条件,所以将灭弧栅按“电路的保护装置”归入子目8536.3项下也不妥。

该灭弧栅属于接触器正常工作时必不少的组成部分,故建议按接触器的专用零件归入子目8538.9000项下。



以上观点仅供参考,不妥之处,请指正。
